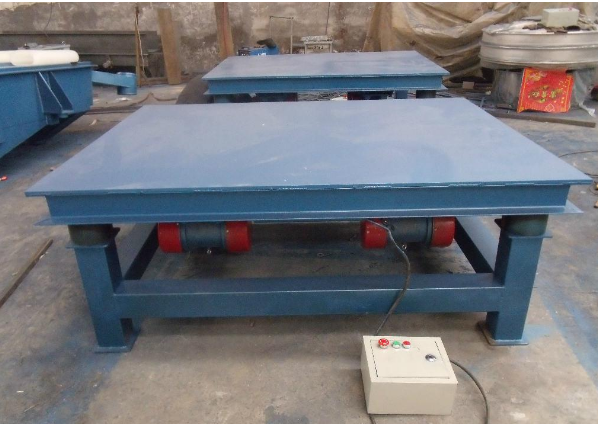

河南銳能機械設備有限公(gong)司之力控振動(dong)平臺的結構分析
發布：buzhidao123.瀏覽：2188次(ci)
根(gen)據振動平臺設(she)計(ji)預(yu)設(she)計(ji)要求，永磁(ci)體(ti)轉(zhuan)子在工作過(guo)程中(zhong)受到的**大電磁(ci)力扭矩為400Nm，振動平臺豎直方向上**大輸出力約為8KN，現基于有限元計(ji)算軟件(jian)ANSYS對永磁(ci)體(ti)轉(zhuan)子和振動平臺中(zhong)一些關(guan)鍵的承力件(jian)進行結構強(qiang)度校核和結
構分析。
強度理論：
**強度理(li)論(lun)**大應(ying)力理(li)論(lun)是(shi)關于材料(liao)在復(fu)雜應(ying)力下的(de)強度理(li)論(lun)。認為**大拉應(ying)力或**大壓應(ying)力是(shi)決定材料(liao)強度的(de)準則。它能較好地解(jie)釋脆性材料(liao)拉伸時沿橫截面斷裂(lie)
第二強度理(li)論：
第二強度(du)理(li)論即(ji)為**大應(ying)變理(li)論。它認(ren)為當材料的**大應(ying)變等于單向拉伸屈服(fu)應(ying)變時發生破壞。
第三(san)強度理論
**大剪應(ying)力(li)準則，只要材料(liao)的(de)**大剪應(ying)力(li)達到簡單拉伸屈服剪應(ying)力(li)時，材料(liao)就屈服。
第四(si)強度理論
即形(xing)(xing)狀(zhuang)改變(bian)比能(neng)理論(lun)，只要材(cai)料的(de)形(xing)(xing)狀(zhuang)比能(neng)達到拉伸屈(qu)服時的(de)形(xing)(xing)狀(zhuang)比能(neng)，材(cai)料就(jiu)屈(qu)服。
在ANSYS有限元分析軟件中，Von mises stress是一種等效應(ying)力，它用應(ying)力等值線(xian)來表示(shi)模(mo)(mo)型內部的(de)應(ying)力分布情況(kuang)，它可以清晰描(miao)述出一種結果在整(zheng)個模(mo)(mo)型的(de)變化，從而能快(kuai)速(su)地(di)確定模(mo)(mo)型中的(de)危險區域。Von mises stress遵循材料力學第
四強度理論。
振(zhen)動(dong)平臺(tai)的(de)(de)驅動(dong)核心(xin)部件是(shi)電磁一機械禍合的(de)(de)永磁體(ti)，其制造材(cai)料(liao)(liao)(liao)為(wei)稀土(tu)永磁材(cai)料(liao)(liao)(liao)NdFeB。燒結(jie)錢鐵硼材(cai)料(liao)(liao)(liao)的(de)(de)抗(kang)(kang)拉(la)強(qiang)度(du)(du)和(he)抗(kang)(kang)彎強(qiang)度(du)(du)均較低，沖抵韌度(du)(du)和(he)斷裂(lie)韌性(xing)也很低，但抗(kang)(kang)壓強(qiang)度(du)(du)高(gao)，屬于脆性(xing)材(cai)料(liao)(liao)(liao)。對于脆性(xing)材(cai)料(liao)(liao)(liao)一般采用**強(qiang)度(du)(du)理(li)論作為(wei)材(cai)料(liao)(liao)(liao)破壞判據，而(er)對于鋼、鋁、銅采用第(di)四強(qiang)度(du)(du)理(li)論作為(wei)材(cai)料(liao)(liao)(liao)破壞判據。 根據振(zhen)動(dong)平臺(tai)設計預設計要求，永磁體(ti)轉子(zi)在工作過程中受到的(de)(de)**大(da)電磁力扭矩為(wei)400Nm，振(zhen)動(dong)平臺(tai)豎直(zhi)方向上(shang)**大(da)輸出力約(yue)為(wei)8KN，現基于有(you)限(xian)元計算軟件(jian)ANSYS對(dui)永磁體(ti)轉子和振動(dong)平臺中(zhong)一些(xie)關鍵(jian)的承力件(jian)進行(xing)結(jie)構(gou)強(qiang)度校核和結(jie)構(gou)分析。
